Hvordan velge riktig metallografisk mikroskop?

Å velge idealet Opprettstående metallografisk mikroskop er en kritisk beslutning for ethvert laboratorium som er involvert i materialvitenskap, feilanalyse eller kvalitetskontroll. Det riktige instrumentet låser opp de mikroskopiske hemmelighetene til et materiales struktur, og knytter det direkte til dets fysiske egenskaper. Med ulike konfigurasjoner og spesifikasjoner tilgjengelig, kan det være komplisert å navigere i alternativene. Denne omfattende veiledningen er utformet for å avmystifisere prosessen, og hjelpe deg med å forstå de viktigste forskjellene, funksjonene og hensynene for å gjøre en informert investering som vil tjene dine forsknings- og analysebehov i årene som kommer.

Forstå det grunnleggende: Hva er et stående metallografisk mikroskop og hvordan fungerer det?

An Opprettstående metallografisk mikroskop er et optisk mikroskop spesielt designet for å observere mikrostrukturen til ugjennomsiktige, solide materialer. I motsetning til biologiske mikroskoper som er avhengige av transmittert lys gjennom tynne prøver, bruker metallografiske mikroskoper reflektert lys, eller epi-belysning. I denne konfigurasjonen kommer lys fra en kilde over prøven, beveger seg ned gjennom objektivlinsen - som også fungerer som kondensatoren - lyser opp den polerte og ofte etsede overflaten av prøven. Lyset reflekteres deretter tilbake fra prøven, gjennom den samme objektivlinsen, og opp til okularene eller kameraet for observasjon. Denne metoden avslører kritiske egenskaper som korngrenser, faser, inneslutninger og bevis på deformasjon, som er avgjørende for å bestemme et materiales egenskaper, prosesseringshistorie og ytelse. Den grunnleggende arbeidsflyten i metallografi involverer presis prøveforberedelse, som er et domene hvor omfattende bedrifter som Hangzhou Jingjing Testing Instrument Co., Ltd. tilbyr integrerte løsninger, og tilbyr ikke bare selve mikroskopene, men også det komplementære prøveprepareringsutstyret som er nødvendig for å oppnå feilfrie resultater.

• Kjerneprinsipp: Epi-belysning (reflektert lys) for observasjon av ugjennomsiktige prøver.
• Nøkkelkomponenter: Høyintensitets lyskilde, plankorrigerte mål, presis mekanisk scene og integrert kameraport.
• Primærapplikasjon: Avsløre mikrostrukturen til metaller, legeringer, keramikk og andre konstruerte materialer for å vurdere kvalitet og ytelse.

Oppreist vs. omvendt: En detaljert sammenligning av metallografisk mikroskop

Et grunnleggende valg i metallografisk analyse er mellom en oppreist og en invertert mikroskopdesign. Mens begge bruker reflektert lys, gir deres optiske og mekaniske oppsett distinkte fordeler for forskjellige bruksområder. An Opprettstående metallografisk mikroskop kjennetegnes ved at objektivene er plassert over prøvetrinnet. Brukeren plasserer den forberedte prøven med observasjonsflaten vendt opp. Denne designen er svært intuitiv og gir enkel navigering over prøveoverflaten. I motsetning til dette plasserer et omvendt mikroskop objektivene under en fast scene, og prøven plasseres med observasjonsflaten vendt ned. Denne sammenligningen er avgjørende for at laboratorier skal forstå hvilken konfigurasjon som passer best for deres typiske arbeidsflyt og prøvetyper, og sikrer effektivitet og nøyaktighet i daglig drift.

• Arbeidsflyt for stående mikroskop: Prøven legges med forsiden opp på scenen; målene senkes ovenfra for fokusering.
• Arbeidsflyt for invertert mikroskop: Prøven legges med forsiden ned på scenen; scenen forblir fast mens objektivtårnet beveger seg vertikalt for fokusering.

En veiledning til bruk av ditt stående metallografiske mikroskop

Mestre driften av din Opprettstående metallografisk mikroskop er avgjørende for å oppnå konsistente bilder av høy kvalitet som danner grunnlaget for pålitelig analyse. Riktig bruk begynner med omhyggelig prøveforberedelse, da selv det beste mikroskopet ikke kan avsløre detaljer som er skjult av dårlig forberedelse. Prøven må seksjoneres, monteres, slipes, poleres og ofte etses for å avsløre dens sanne mikrostruktur. Når en godt forberedt prøve er sikret på scenen, er neste kritiske trinn å sette opp Köhler-belysning. Denne standardiserte justeringsprosedyren sikrer at prøven er jevnt opplyst, og gir maksimal kontrast og oppløsning uten gjenskinn eller varme flekker, noe som er avgjørende for nøyaktig observasjon og fotografering.

• Trinn 1: Prøveforberedelse: Grunnlaget for all metallografi. Dette innebærer å skape en ripefri, speillignende overflate som er representativ for materialets sanne tilstand.
• Trinn 2: Köhler-belysning: En to-trinns prosess som involverer fokusering av bildet og deretter sentrering og fokusering av feltmembranen for å oppnå jevn, skarp belysning uten artefakter.
• Trinn 3: Målvalg: Start med et objektiv med lav forstørrelse for å finne interesseområdet, og flytt deretter til høyere forstørrelser for detaljert analyse. Bruk alltid plankorrigerte mål for å holde hele synsfeltet i fokus.
• Trinn 4: Observasjon og analyse: Undersøk prøven systematisk ved forskjellige forstørrelser. Bruk forskjellige kontrastmoduser (lysfelt, mørkfelt, polarisert lys) etter behov for å forbedre spesifikke mikrostrukturelle egenskaper.

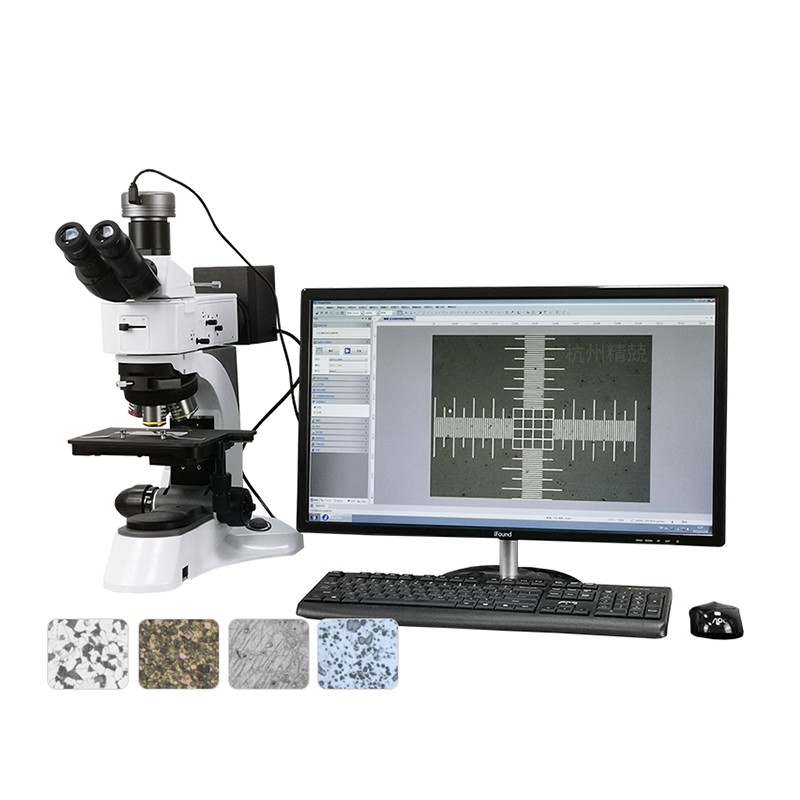

Nøkkelfunksjoner til et moderne digitalt stående metallografisk mikroskop med kamera

Utviklingen fra ren visuell inspeksjon til digital dokumentasjon og analyse har transformert materialvitenskap. En moderne digitalt stående metallografisk mikroskop med kamera er ikke lenger et enkelt optisk instrument, men en komplett arbeidsstasjon for bildebehandling. Kjernen i dette systemet er en høyoppløselig vitenskapelig kamerasensor, typisk CMOS eller CCD, som fanger det optiske bildet produsert av mikroskopet. Kvaliteten på dette kameraet, målt i megapiksler og dynamisk rekkevidde, påvirker direkte detaljnivået du kan ta opp. Imidlertid er maskinvaren bare halvparten av ligningen. Den sanne kraften låses opp av sofistikert bildeanalyseprogramvare som muliggjør kvantitativ måling, en evne som flytter analyse fra subjektiv beskrivelse til objektive data.

• Høyoppløselig kamera: Viktig for å fange fine mikrostrukturelle detaljer. Se etter sensorer med lav støy, høy kvanteeffektivitet og god oppløsning (5 megapiksler og over er standard for forskning).
• Programvare for bildeanalyse: Muliggjør kvantitative målinger som kornstørrelse (i henhold til ASTM E112), fasearealfraksjon, inklusjonsvurdering og beleggtykkelse.
• Digital dokumentasjon: Tillater enkel arkivering av mikrofotografier, opprettelse av standardiserte rapporter og sporbarhet for kvalitetsrevisjoner og langsiktige forskningsprosjekter.

Velge det beste metallografiske mikroskopet for materialvitenskap

Identifisere beste stående metallografiske mikroskop for materialvitenskap krever en nøye vurdering av dine spesifikke applikasjonsbehov og fremtidige mål. Kravene for å analysere nanostrukturerte tynne filmer er svært forskjellige fra de for å undersøke grovkornet støpejern. Derfor er det første trinnet å tydelig definere hvilke typer materialer du skal studere, funksjonsstørrelsene du trenger for å løse, og hvilke typer analyser du skal utføre. Når applikasjonen er definert, kan du fokusere på de kritiske tekniske spesifikasjonene som vil bestemme mikroskopets ytelse. Dette innebærer et dypdykk i det optiske systemet, mekanisk stabilitet og tilgjengeligheten av avanserte kontrastteknikker som kan avsløre skjulte detaljer i utfordrende prøver.

• Applikasjonsdrevet utvalg:
  • Metaller og legeringer: Krever brightfield og darkfield. Polarisert lys er nyttig for ikke-kubiske metaller.
  • Keramikk og sintrede materialer: Har ofte nytte av polarisert lys og kameraer med høy dynamisk rekkevidde for å håndtere ekstrem kontrast.
  • Kompositter og polymerer: Kan kreve Differensial Interference Contrast (DIC) for å forsterke topografiske forskjeller mellom faser.
• Evaluering av tekniske spesifikasjoner:
  • Optisk ytelse: Se etter Infinity-korrigerte optiske systemer og Plan-korrigerte objektiver for å sikre et flatt synsfelt over hele bildet.
  • Mekanisk stabilitet: En tung, stiv ramme er avgjørende for å dempe vibrasjoner, noe som er avgjørende for arbeid med høy forstørrelse og skarp digital avbildning.
  • Ergonomi og oppgraderingsmuligheter: Vurder brukerkomfort og om systemet kan oppgraderes med nye kameraer, scener eller programvare i fremtiden.

Forstå investering: Prisliste og faktorer for stående metallografisk mikroskop

Når man forsker på en prisliste for stående metallografisk mikroskop , vil du møte et bredt spekter, fra noen få tusen til titusenvis av dollar. Denne variasjonen er ikke vilkårlig; den gjenspeiler direkte instrumentets evner, ytelse og levetid. En grunnleggende modell for rutinemessige kvalitetskontroller i et verksted vil forståelig nok koste mindre enn et system med forskningskvalitet utstyrt for avansert kvantitativ analyse. De primære kostnadsdriverne finnes i kvaliteten på optikken, automatiseringsnivået og det sofistikerte det digitale bildesystemet. Ved å forstå disse faktorene kan du tilpasse budsjettet ditt til dine faktiske tekniske krav, og sikre at du investerer i et system som oppfyller dine behov uten å betale for unødvendige funksjoner.

• Fordeling av prisklasse:
  • Entry-Level: Grunnmodeller med standard optikk og manuell trinn for rutinemessig inspeksjon.
  • Mellomklasse: Forbedret optikk (Plan Fluorite), grunnleggende digitalkamera og motoriserte komponenter.
  • Forskningsgrad: Plan-apokromatiske mål av høyeste kvalitet, helautomatisert scene og fokus, og et avansert vitenskapelig kamera.
• Viktige kostnadsfaktorer:
  • Optikk: Typen objektiv korreksjon (Achromat vs. Plan Apochromat) er en viktig kostnadsdifferensiator.
  • Automatisering: Motoriserte scener, fokusdrev og tårn gir betydelige kostnader, men forbedrer gjennomstrømming og reproduserbarhet betraktelig.
  • Kamera og programvare: Oppløsningen og følsomheten til kameraet, sammen med mulighetene til analyseprogramvaren, utgjør en vesentlig del av den totale investeringen.

FAQ

Hva er forskjellen mellom et metallografisk mikroskop og et biologisk mikroskop?

Den grunnleggende forskjellen ligger i belysningssystemet og prøvene de er designet for å observere. A Opprettstående metallografisk mikroskop bruker reflektert lys (epi-belysning) for å belyse overflaten av ugjennomsiktige prøver som metaller og keramikk. Lyskilden og lysbanen er integrert over prøven. I kontrast, et biologisk mikroskop, for eksempel en typisk Invertert biologisk mikroskop , bruker transmittert lys som passerer gjennom transparente eller semi-transparente prøver som celler eller vev. Lyskilden er plassert under prøvetrinnet. Dette kjerneskillet gjør dem uegnet for hverandres primære applikasjoner.

Kan jeg bruke et stående metallografisk mikroskop for hardhetstesting?

Ikke direkte. An Opprettstående metallografisk mikroskop og a Brinell hardhetstester er komplementære instrumenter i et materiallaboratorium, men tjener forskjellige formål. Mikroskopet brukes til å observere og analysere mikrostrukturen. En hardhetstester (som Brinell, Vickers eller Rockwell) brukes til å måle et materiales motstand mot innrykk. Imidlertid brukes de to ofte i rekkefølge: en hardhetstest kan utføres på en prøve, og deretter blir den samme prøven montert, polert og undersøkt under mikroskopet for å observere fordypningen og den omkringliggende mikrostrukturen for funksjoner som arbeidsherding. Selskaper liker Hangzhou Jingjing Testing Instrument Co., Ltd. leverer ofte begge typer utstyr, og anerkjenner deres synergistiske rolle i fullstendig materialkarakterisering.

Hvor viktig er kameraoppløsningen på et digitalt metallografisk mikroskop?

Kameraoppløsning er kritisk viktig for kvantitativ analyse, men må balanseres med mikroskopets optiske oppløsning. Et kamera med svært høy megapiksel kan ikke løse detaljer finere enn det mikroskopets optikk kan gi. Nøkkelen er å oppnå en god match. For de fleste applikasjoner er et vitenskapelig kamera på 5 til 12 megapiksler tilstrekkelig. Høyere oppløsning er gunstig hvis du trenger å fange et veldig stort synsfelt med høy forstørrelse for panoramasammensetning eller hvis du trenger å zoome digitalt inn i bilder uten pikselering. Til syvende og sist er sensorens dynamiske rekkevidde (evne til å se detaljer i både lyse og mørke områder) og følsomhet for lavt lys ofte like viktig som antallet rå piksler.

Hvilket vedlikehold krever et stående metallografisk mikroskop?

Regelmessig vedlikehold er avgjørende for å bevare bildekvaliteten og instrumentets levetid. Nøkkeloppgaver inkluderer:

• Daglig: Rengjør de utvendige overflatene forsiktig. Hold området støvfritt.
• Ukentlig/månedlig: Rengjør de ytre overflatene på okularene og objektivlinsene forsiktig med egnet linsevev og rengjøringsmiddel. Blås støv av scenen og andre mekaniske deler.
• Årlig: Vurder en profesjonell inspeksjon og kalibrering av produsenten eller en kvalifisert tjenesteleverandør, som for eksempel metrologiledelsen på Hangzhou Jingjing Testing Instrument Co., Ltd. , for å sikre at mekanisk og optisk justering forblir perfekt.

Riktig pleie forhindrer riper på dyr optikk og sikrer at systemet fortsetter å levere pålitelige data av høy kvalitet.
