Komplett veiledning for metallografisk forbehandlingsutstyr og forbruksvarer

Grunnlaget for nøyaktig metallografisk analyse: Prøveforberedelse

Metallografisk forbehandlingsutstyr og forbruksvarer utgjør det kritiske første trinnet i arbeidsflyter for materialkarakterisering. Før en prøve når mikroskopet – enten det er optisk, skanningselektron eller elektron-tilbakespredningsdiffraksjon – må overflaten forberedes til en standard som avslører sanne mikrostrukturelle egenskaper uten å introdusere artefakter fra seksjonering, montering eller slitasje. En dårlig forberedt prøve kan ikke korrigeres på bildebehandlingsstadiet ; deformasjonslag, relieff, utsmøring og uttrekkbare hulrom som dannes under forberedelsen er permanente og vil gi misvisende analyseresultater.

Forbehandlingssekvensen følger en definert progresjon: seksjonering → montering → plansliping → grovpolering → finpolering → sluttpolering → etsing. Hvert trinn avhenger av riktig kombinasjon av utstyrskapasitet og valg av forbruksvarer. Utvalget av forbruksvarer – metallografisk mosaikkpulver, poleringskluter, aluminiumoksydvæske, diamantsuspensjon og kolloide silisiumdioksidløsninger – tjener hver en spesifikk funksjon innenfor denne sekvensen og er ikke utskiftbare.

Metallografisk forbehandlingsutstyr : Kjerneinstrumenter

Et komplett metallografisk forberedelseslaboratorium krever en pakke med instrumenter, hver konstruert for et spesifikt stadium av prøvebehandlingen. Valg av utstyr må ta hensyn til prøvematerialets hardhet, gjennomstrømningskrav og overflatefinishspesifikasjonen som kreves av nedstrøms analytiske teknikker.

Seksjonerings- og skjæreutstyr

Slipemaskiner og presisjonsdiamanttrådsager er de to primære seksjoneringsteknologiene som brukes i metallografiske laboratorier. Slipende skjæremaskiner bruk harpiksbundne eller gummibundne skjærehjul som roterer med 2800–3500 RPM med kontinuerlig kjølevæskeoversvømmelse for å minimere termiske skadesoner. For jernholdige legeringer er aluminiumsoksidhjul standard; for ikke-jernholdige og keramiske materialer foretrekkes silisiumkarbidhjul. Presisjonsavskjæringsmaskiner utstyrt med prøveskruestikk og matehastighetskontroll oppnår seksjoneringsinduserte deformasjonslag av mindre enn 50 µm i herdet stål, sammenlignet med 200–500 µm for hånddrevne vinkelslipere. Diamanttrådsager opererer med betydelig lavere skjærekrefter og er det riktige valget for sprø keramikk, halvledermaterialer og arkeologiske prøver der minimering av mekanisk skade er avgjørende.

Monteringspresser

Varme kompresjonsmonteringspresser innkapsler seksjonerte prøver i termoherdende eller termoplastisk harpiks under kontrollert temperatur og trykk. Standard driftsparametere for fenol- og epoksymonteringsforbindelser er 150–180°C ved 250–300 bar , holdt i 4–8 minutter etterfulgt av en vannkjølt trykkavlastningssyklus. Moderne automatiske monteringspresser utfører hele syklusen uten operatørintervensjon og gir konsistent monteringsgeometri – kritisk for automatiserte poleringssystemer som bruker prøveholdere med faste høydetoleranser. Monteringspressesylinderdiameter (25 mm, 30 mm, 40 mm og 50 mm er standard) bestemmer monteringsstørrelsen og må samsvare med prøveholderdiameteren til poleringssystemet i laboratoriet.

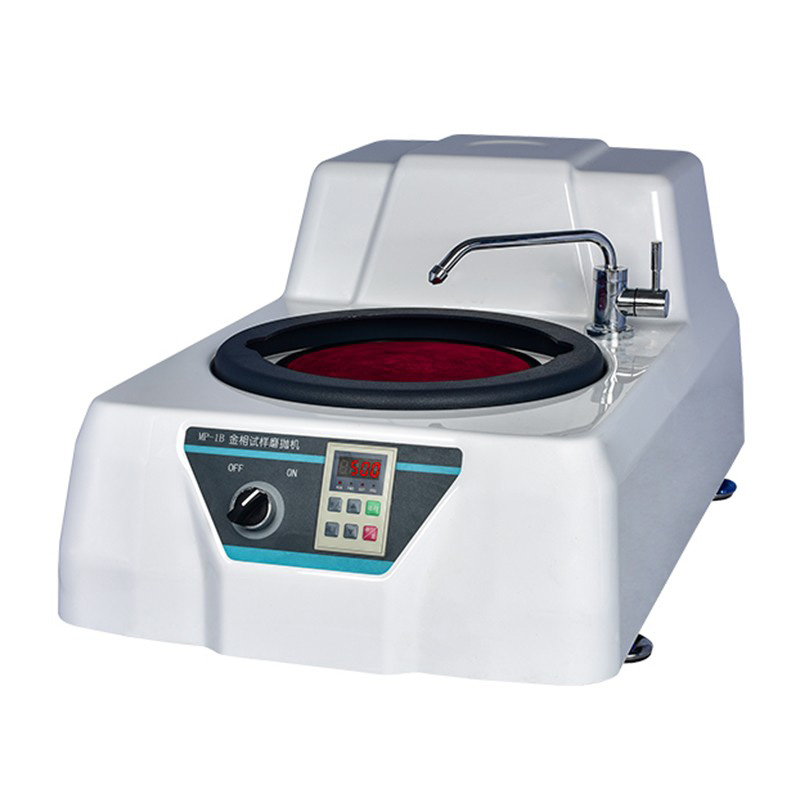

Slipe- og poleringssystemer

Automatiserte slipe- og poleringsmaskiner er den mest effektive utstyrsinvesteringen i et metallografisk laboratorium. Halvautomatiske og helautomatiske systemer bruker en roterende plate med et motroterende prøvehode, og påfører programmerbar nedkraft (vanligvis 10–50 N per prøve ), rotasjonshastighet (50–300 RPM) og behandlingstid for hvert forbrukstrinn. Reproduserbarheten til automatiserte systemer eliminerer operatør-til-operatør variasjoner i overflatefinish og kantbevaring – de to vanligste kildene til forberedelsesinduserte feil i arbeidsflyter for manuell polering. Sentralkraftsystemer påfører kraft på hele prøveholdersammenstillingen; individuelle kraftsystemer påfører kontrollert kraft på hver prøve uavhengig, noe som kreves når du behandler prøver med ulik hardhet i samme holder.

Metallografisk mosaikkpulver: Valg og ytelse for monteringsmasse

Metallografisk mosaikkpulver – også referert til som monteringsharpiks eller embedding compound – tjener flere funksjoner utover bare å holde prøven i en praktisk geometri. Monteringsmaterialet må støtte prøvekanten under sliping og polering for å forhindre avrunding, motstå løsningsmidlene og etsemidlene som brukes i påfølgende forberedelsestrinn, og gi tilstrekkelig hardhetskontrast med prøven for å unngå differensiell reliefpolering.

De viktigste typene av monteringsmasse og deres valgkriterier er:

• Fenolisk (bakelitt) pulver — Standardvalget for jernholdige legeringer og de fleste industrielle metaller der kantbevaring ikke er kritisk. Herder til et hardt, ugjennomsiktig feste med en Vickers-hardhet på omtrent 35–45 HV. Motstandsdyktig mot de fleste etsemidler inkludert nital og Kellers reagens. Behandlingstemperatur: 150–160°C.
• Diallylftalat (DAP) pulver — Foretrukket når overlegen kantfastholdelse er nødvendig, for eksempel for belegg, herdede lag og overflatebehandlinger. DAP-fester er hardere enn fenoliske (50–60 HV) og viser lavere krymping under herding, noe som gir bedre prøve-til-monterings-grensesnittkontakt og reduserer risikoen for spaltedannelse som fører til kantavrunding.
• Mineralfylt epoksypulver — Brukes for prøver som krever maksimal kantretensjon og kjemisk motstand. Fyllstoffpartikler (typisk aluminiumoksid eller silisiumkarbid) øker monteringshardheten til 60–80 HV og forbedrer poleringsevnen til et nivå som er nærmere det for mange metallprøver, noe som reduserer differensialavlastning.
• Ledende monteringspulver — Grafittfylte eller kobberfylte fenolforbindelser som produserer elektrisk ledende monteringer for SEM- og EBSD-analyse uten behov for sputterbelegg. Konduktivitetsverdier av 10⁻² til 10⁻¹ S/cm er oppnåelige med kobberfylte formuleringer.

For varmefølsomme prøver – loddemidler, polymerer og legeringer med lavt smeltepunkt – erstatter kaldherdende epoksy- eller akrylsystemer fullstendig kompresjonsmontering, og herder ved romtemperatur under minimalt trykk over 8–24 timer.

Metallografisk poleringsklut: lur, hardhet og applikasjonsmatching

Valg av poleringsduk er en av de mest konsekvente forbruksavgjørelsene i metallografisk forberedelse fordi kluten kontrollerer skjæregeometrien til slipemiddelsuspensjonen som brukes ved hvert poleringstrinn. Klutmaterialet, lurhøyden og hardheten bestemmer hvordan slipende partikler holdes og hvor fritt de beveger seg over prøveoverflaten – noe som direkte påvirker materialfjerningshastigheten, ripedybden og relieffdannelsen.

En vanlig forberedelsesfeil er å bruke en klut med for stor lurhøyde på diamantpoleringsstadiet. Kluter med høy lur lar slipende partikler bevege seg fritt og anta tilfeldige orienteringer, noe som gir flerveis riper og økt avlastning mellom faser med ulik hardhet. Harde kluter med lav lur som brukes med diamantoppheng gir mer retningsbestemte, grunnere riper som fjernes effektivt ved det påfølgende poleringstrinnet.

Polerende slipevæsker: Sammenlignet med diamant, alumina og silisiumdioksid

De tre viktigste poleringsslipevæskefamiliene som brukes i metallografisk fremstilling - diamantsuspensjon, aluminiumoksyd-poleringsvæske og kolloidal silisiumdioksyd - inntar distinkte posisjoner i forberedelsessekvensen og velges basert på materialet som forberedes, overflatefinishen som kreves, og den analytiske teknikken som følger.

Diamantpoleringsvæske

Diamantpoleringsoppheng er det primære slipemidlet for grov- og mellompoleringstrinnene. Syntetiske monokrystallinske eller polykrystallinske diamantpartikler er suspendert i enten en vannbasert eller oljebasert bærer i konsentrasjoner på 0,1–2,0 karat per 100 ml . Partikkelstørrelsesgrader varierer fra 9 µm (grov) til 6 µm, 3 µm, 1 µm og 0,25 µm (fin), med hvert trinn som fjerner ripelaget som ble introdusert av forrige karakter. Diamonds hardhet på 10 på Mohs-skalaen gjør den effektiv på alle metalliske og keramiske materialer, inkludert herdet stål over 65 HRC, wolframkarbid og alumina-keramikk som ikke kan poleres med mykere slipemidler. Vannbaserte diamantsuspensjoner er kompatible med de fleste polerkluter og er standardvalget for automatiserte systemer; oljebaserte suspensjoner reduserer vandig korrosjon på reaktive metaller som aluminiumlegeringer og magnesium.

Alumina poleringsvæske

Alumina (Al₂O₃) poleringssuspensjoner brukes primært til mellom- til sluttpolering av ikke-jernholdige metaller, kobberlegeringer, aluminium og titan. Tilgjengelig i alfa-aluminiumoksyd (monokrystallinsk, hardere, mer aggressiv) og gamma-aluminiumoksyd (polykrystallinsk, mykere, gir finere finish), i partikkelstørrelser på 0,05 µm, 0,3 µm og 1,0 µm . Aluminiumoksydsuspensjoner påføres vanligvis på ull eller syntetiske kluter med middels napp og oppnår overflateruhetsverdier på Ra < 5 nm på aluminiumslegeringer. En nøkkelbegrensning for alumina er dens tendens til å legges inn i myke metaller - spesielt rent aluminium og kobber - og etterlater hvite rester synlige under mikroskopet som kan feilidentifiseres som andrefasepartikler. Grundig ultralydrengjøring i isopropanol etter aluminapolering er avgjørende før du går videre til etsing eller SEM-undersøkelse.

Silisiumdioksid (kolloidalt silika) poleringsvæske

Kolloidale silisiumdioksidsuspensjoner – ofte referert til som OPS (oksidpoleringssuspensjon) – er standard slipemiddel for sluttpolering for EBSD-prøvepreparering og for materialer der den høyeste overflatekvaliteten kreves. Kolloidale silikapartikler av 0,02–0,06 µm i en mildt alkalisk bærer (pH 9,5–10,5) utfør både mekanisk slitasje og kjemisk oppløsning av det deformerte overflatelaget samtidig. Denne kjemomekaniske handlingen fjerner det tynne amorfe deformasjonslaget som blir igjen etter diamantpolering - et lag som er usynlig i optisk mikroskopi, men som gir dårlig Kikuchi-mønsterkvalitet i EBSD. Kolloid silika er spesielt effektiv på titanlegeringer, nikkel superlegeringer, rustfritt stål og ildfaste metaller. Behandlingstider på 15–45 minutter på en vibrerende polermaskin eller 2–5 minutter på en roterende polermaskin med en kjemomekanisk klut er typisk. Den alkaliske pH krever forsiktig håndtering og grundig skylling for å forhindre flekker på overflaten, og kolloidale silikasuspensjoner må forhindres i å tørke på duken eller prøveoverflaten, da den tørkede gelen er vanskelig å fjerne uten å gjeninnføre overflateskade.

Bygge en forberedelsessekvens: Matche utstyr og forbruksvarer til materialet

Effektiv metallografisk forberedelse krever valg av utstyr og forbruksvarer som en integrert sekvens i stedet for isolert. Følgende prinsipper styrer sekvensdesign på tvers av materialkategorier:

• Hard jernholdige legeringer (stål >400 HV) — Varmkompresjonsfeste med DAP eller mineralfylt pulver → SiC-slipepapir 220/500/1200 korn → 9 µm diamant på hard duk → 3 µm diamant på middels duk → 1 µm diamant på duk med kort lur → kolloidal mekanisk silika på 1, direkte etter SD µm for optisk mikroskopi.
• Aluminiumslegeringer — Kaldherdende epoksyfeste (for å unngå aldringsherdende effekter fra pressevarme) → SiC-papir → 3 µm diamant på middels duk → 0,3 µm alumina på myk klut → 0,05 µm kolloidalt silika på vibrerende polermaskin for EBSD. Unngå for høyt trykk på alle poleringstrinn for å forhindre utsmøring av den myke matrisen.
• Sementerte karbider og keramikk — Fenolisk eller ledende montering → diamantslipeskive (70–125 µm) → 15 µm diamant på hard duk → 6 µm diamant → 3 µm diamant → 1 µm diamant på duk med kort lur. Alumina og kolloidalt silika er generelt ineffektive på materialer hardere enn 1500 HV.
• Termiske spraybelegg og flerlagssystemer — Vakuum epoksyimpregnering før montering for å fylle beleggets porøsitet og forhindre uttrekking → DAP eller mineralfylt montering → lavtrykksliping for å minimalisere delaminering av belegg → fin diamantsekvens med redusert kraft. Kantbevaring er det primære kvalitetskriteriet; relieffdannelse mellom underlag og belegg overskrider 0,5 µm gjør måling av beleggtykkelse upålitelig.

Dokumentering av den komplette forberedelsessekvensen – inkludert utstyrsmodell, forbruksmerke og -kvalitet, påført kraft, platehastighet og behandlingstid – for hver materialtype lar laboratorier reprodusere resultater konsekvent på tvers av operatører og over tid, noe som er et kjernekrav for ISO/IEC 17025 akkrediterte materialtestanlegg.
