Metallografiske skjæremaskiner: typer, utvalg og veiledning

Hva er en Metallografisk skjæremaskin ?

En metallografisk skjæremaskin - også kalt en metallografisk skjæremaskin, metallografisk skjæremaskin eller metallografisk kutter - er et presisjonsinstrument som brukes til å skjære metall-, keramikk-, kompositt- eller mineralprøver som forberedelse til mikroskopisk undersøkelse. Det definerende kravet som skiller metallografisk seksjoneringsutstyr fra vanlige metallbearbeidingssager er minimal skade på prøvens mikrostruktur ved og ved siden av snittflaten : ingen varmepåvirket sone, ingen mekanisk deformasjon, ingen utsmøring av myke faser, og ingen oppsprekking av sprø faser.

Metallografisk prøveforberedelse begynner med seksjonering. Alt som følger - montering, sliping, polering, etsing og mikroskopisk undersøkelse - avhenger helt av kvaliteten på det første kuttet. En seksjon produsert med overdreven varme eller trykk introduserer artefakter som ikke kan skilles fra ekte materialdefekter under mikroskopet, og ugyldiggjør analysen. Å velge og bruke riktig metallografisk skjæreutstyr for hver materialklasse er derfor den grunnleggende ferdigheten ved forberedelse av laboratorieprøver.

Markedet for metallografisk kutter deler seg inn i to hovedinstrumenttyper - abrasive cut-off maskiner og presisjonssager med lav hastighet — hver optimalisert for ulike materialkategorier og kvalitetskrav. Å forstå egenskapene og begrensningene til hver type er avgjørende for ethvert laboratorium som spesifiserer utstyr for forberedelse av metallprøver.

Typer metallografisk seksjoneringsutstyr

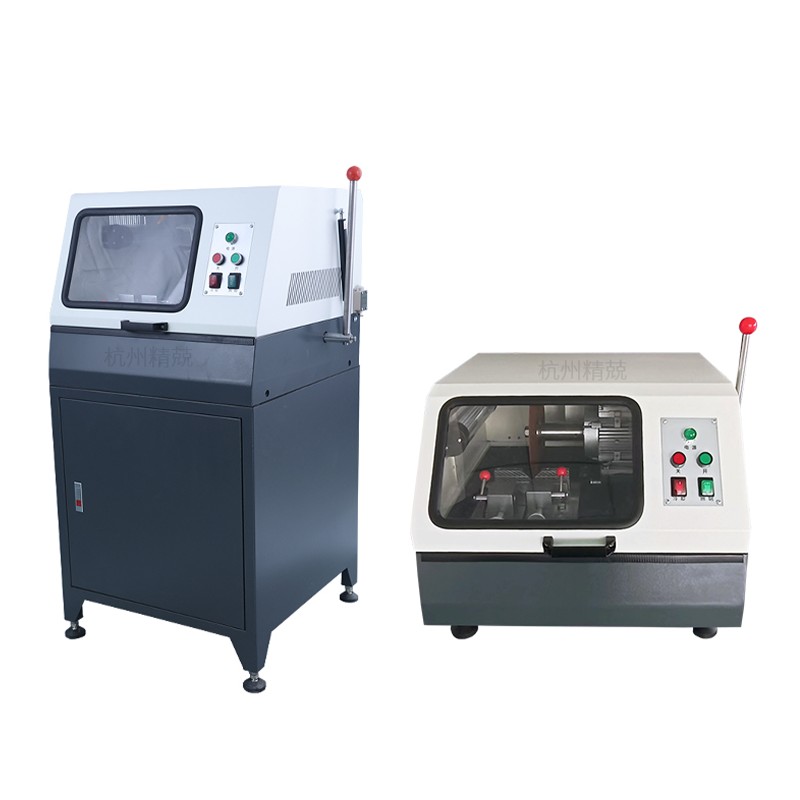

Metallografisk slipende kutter (kappemaskin)

Den metallografiske slipekutteren - også kjent som en metallografisk avskjæringssag, metallurgisk avskjæringsutstyr eller prøveforberedende skjæresag - bruker en tynn, roterende slipeskive for å skjære prøver ved å slipe i stedet for å sage. Hjulet er en bundet slipeskive (aluminiumoksid for jernholdige materialer, silisiumkarbid for ikke-jernholdige og keramiske materialer) som fjerner materiale ved slitasje langs kuttplanet. Hjuldiametere varierer vanligvis fra 150 mm til 400 mm, og spindelhastigheter fra 2000 til 5000 RPM avhengig av maskinstørrelse og materiale.

Den kritiske variabelen i drift av slipemaskin er varmeutvikling ved skjæregrensesnittet . Abrasiv seksjonering genererer i seg selv friksjonsvarme; hvis den ikke kontrolleres, hever denne varmen prøvetemperaturen over fasetransformasjons- eller tempereringsterskler – noe som endrer selve mikrostrukturen kuttet er ment å eksponere for analyse. Moderne metallografiske seksjoneringsmaskiner løser dette gjennom flomkjølevæskesystemer som leverer skjærevæske direkte til grensesnittet mellom hjul og prøve gjennom hele kuttet, og holder prøvetemperaturen under 50–60°C selv i lange kutt gjennom tett legert stål.

Metallografiske abrasive kuttere deler seg ytterligere etter matemekanismen:

• Manuelle kuttemaskiner: Operatøren påfører matekraft for hånd gjennom en svingarm. Egnet for materialer med myk til middels hardhet og moderat gjennomstrømning. Lavere kapitalkostnad, men konsistens i matekraften avhenger av operatørens ferdigheter.
• Automatiske avskjæringsmaskiner: Matekraft påføres av en motorisert aktuator (elektromekanisk eller pneumatisk) med programmerbare matehastighet og kraftparametere. Automatiske seksjoneringsmaskiner leverer mer konsistent skjærekvalitet, muliggjør uovervåket drift for batchseksjonering, og er avgjørende for harde, sprø eller høyverdige prøver der inkonsekvent mating vil forårsake hjulbelastning eller prøvebrudd.

Metallografisk lavhastighetssag (presisjonsseksjoneringsmaskin)

Den metallografiske lavhastighetssagen - også referert til som en presisjonsskjæringsmaskin, metallografisk skjæresag eller metallografisk prøveforberedelsesmaskin for ømfintlige prøver - opererer med dramatisk lavere hjulhastigheter (100–500 RPM) ved å bruke et diamantskiverblad i stedet for en slipeskive. Kombinasjonen av lav skjærehastighet og det ekstremt tynne snittet til et diamantblad ( 0,1–0,5 mm mot 0,5–1,5 mm for slipeskiver ) genererer ubetydelig varme og praktisk talt ingen mekanisk deformasjon i prøven.

Lavhastighetssagen påfører belastning gjennom en dødvekt eller fjærbelastet matemekanisme i stedet for drevne aktuatorer, og tillater svært lette, kontrollerte krefter som bevarer selv de mest skjøre mikrostrukturelle funksjonene. Dette gjør det til det foretrukne instrumentet for:

• Elektroniske komponenter og kretskort - tynne loddeforbindelser, intermetalliske lag og kobberspor krever skadefri seksjonering for å undersøke tverrsnitt uten å smøre eller sprekke
• Sprø og porøse materialer – keramikk, termiske sprøytebelegg, sintrede karbider og geologiske prøver som ville sprekke under kreftene fra slipende seksjonering
• Biologiske og mineralogiske prøver – bein, tannemalje, mineralseksjoner for petrografi og lignende heterogene materialer
• Tynne seksjoner for forberedelse av TEM-prøver — hvor startkuttet må gjøres så nær målområdet som mulig med minst mulig underjordisk skadelag
• Myke metaller og belegg — gull-, indium-, tinn- og myke loddelegeringer som smøres katastrofalt under slitende hjulforhold

Avveiningen for denne presisjonen er gjennomstrømning: en lavhastighetssag kan kreve 15–60 minutter for å fullføre et kutt som en slipende kutter ville fullføre på under to minutter. For høyverdige eller uerstattelige prøver er denne tidskostnaden helt berettiget; for rutinemessig stålstangseksjonering i produksjonskvalitetskontroll er det ikke det.

Skjærehjul og kniver: Hjertet av metallografisk kappeutstyr

Valg av hjul og blad er den mest kritiske forbruksavgjørelsen i metallografisk seksjonering. Et feil hjul for materialet som kuttes produserer overdreven varme, rask hjulslitasje og dårlig kuttekvalitet uavhengig av maskinkvaliteten. Riktig hjul for materialet gir en ren, kjølig, gjenstandsfri seksjon med akseptabel hjullevetid og skjærehastighet.

Slipende kappehjul

Slipeskiver er spesifisert etter slipemiddeltype, bindingshardhet og struktur (porøsitet). De generelle valgreglene er:

• Aluminiumoksid (Al₂O₃) hjul – for jernholdige materialer: karbonstål, legert stål, rustfritt stål, verktøystål og støpejern. Aluminiumoksid er hardere enn jern og gir effektiv kutting uten overdreven hjulslitasje i disse materialene.
• Silisiumkarbid (SiC) hjul – for ikke-jernholdige materialer (aluminium, kobber, messing, bronse, titan, magnesiumlegeringer), keramikk og ildfaste materialer. Silisiumkarbid er skarpere og kutter med mindre varmeutvikling i mykere, mer termisk følsomme ikke-jernholdige legeringer.
• Bindingshardhet: Mykbundne hjul (klassebetegnelse B eller C i de fleste systemer) brukes til harde materialer – bindingen frigjør slitte slipekorn raskt, eksponerer ferske skjærekanter og forhindrer hjulglass. Hardbundne hjul (kvalitet E–H) brukes til myke materialer — den sterkere bindingen beholder slipekornene lenger, og forhindrer at hjulet slites for raskt i materialer med lav motstand.
• Forsterket vs. ikke-forsterket: Laboratoriemetallografiske kappeskiver er glassfiberforsterket for sikkerhet ved de høye rotasjonshastighetene til seksjoneringsmaskiner. Uforsterkede hjul må aldri brukes på motorisert kappeutstyr.

Diamantskiverblader for lavhastighetssager

Diamantskiverblader for presisjonsseksjoneringsmaskiner er spesifisert etter diamantkonsentrasjon, bindingstype (metallbinding, harpiksbinding) og bladtykkelse. Høyere diamantkonsentrasjon gir lengre bladlevetid til høyere pris; harpiksbindingsblader er mer aggressive og raskere kutting; metallbindingsblader er mer holdbare og bedre egnet til harde, tette materialer som hardmetall og avansert keramikk. Valg av bladtykkelse styrer snittbredde og materialtap – for høyverdige prøver eller når det er nødvendig med nøyaktig funksjonsplassering, minimerer tynnere blader materialet som fjernes ved hvert kutt.

Nøkkelspesifikasjoner ved valg av metallografiske seksjoneringsmaskiner

Spesifisering av utstyr for klargjøring av metallprøver krever at maskinens ytelsesparametere samsvarer med prøvestørrelsene, materialtypene, gjennomstrømningskravene og kvalitetsstandardene til laboratoriet. Følgende parametere er de viktigste evalueringskriteriene:

Maksimal prøvestørrelse og klemmekapasitet

Prøveskruestikket eller klemsystemet definerer det maksimale tverrsnittet som kan holdes sikkert for skjæring. Laboratoriemetallografiske abrasive kuttere har vanligvis plass til prøvetverrsnitt fra noen få millimeter opp til 60–80 mm diameter for benkmodeller, og opp til 150 mm eller større for gulvstående seksjoneringsutstyr i produksjonsskala. Klemmesystemet må holde prøven stivt uten å tillate noen bevegelse under kuttet - enhver sideveis prøvebevegelse mens hjulet er i kontakt produserer en buet kuttoverflate og kan knekke slipeskiven katastrofalt.

Hjul eller bladhastighet og variabel hastighetskontroll

Slipende skjæremaskiner opererer vanligvis med faste spindelhastigheter i området 2800–3500 RPM for standard hjuldiametre. Variabel hastighetskontroll er fordelaktig for laboratorier som skjærer forskjellige materialtyper - lavere hastigheter reduserer varmeutviklingen i termisk følsomme ikke-jernholdige legeringer, mens maksimal hastighet kan være nødvendig for effektiv kutting av stålseksjoner med stor diameter. Lavhastighetssager med kontinuerlig variabel hastighet (typisk 1–500 RPM) gir maksimal fleksibilitet for å tilpasse kuttparametere til hvert materiale og bladspesifikasjon.

Feed Force Control og automatisering

Automatiske metallografiske seksjoneringsmaskiner kontrollerer matekraften gjennom servomotor eller pneumatiske aktuatorsystemer, med brukerprogrammerbare kraft- og matehastighetsinnstillinger. Tvangsstyrt fôring — der maskinen opprettholder konstant kontaktkraft uavhengig av materialmotstand — er overlegen hastighetskontrollert mating for heterogene prøver (f.eks. kompositter eller sveiseprøver som krysser flere materialsoner), siden den tilpasser seg automatisk til lokal materialhardhet og forhindrer overbelastning av hjul i harde faser. De beste automatiske metallurgiske prøveprepareringsmaskinene kombinerer programmerbare kraftprofiler med mykstart- og kuttavslutningsdeteksjon for å minimere hjulslitasje og prøveskader gjennom skjæresyklusen.

Design av kjølevæskesystem

Kjølevæsketilførsel bestemmer prøvetemperaturen direkte under snitting av slipemidler. Effektive kjølevæskesystemer på metallografisk avskjæringsutstyr leverer 3–10 liter i minuttet av skjærevæske gjennom dyser plassert på begge sider av hjulet ved kuttgrensesnittet, og sikrer at hele snittsonen er oversvømmet gjennom hele snittet. Resirkulerende kjølevæskesystemer med sedimenteringstanker og filtrering forlenger kjølevæskens levetid og forhindrer spånakkumulering i skjæresonen. For laboratorier som er bekymret for kjølevæskeforurensning av prøver (viktig for påfølgende kjemisk analyse), er rentvannskjølevæskesystemer eller tørrseksjonering med spesialformulerte lavvarmehjul alternativer.

Vibrasjon og stivhet

Maskinstivhet - motstanden til rammen, spindelen og klemsystemet mot avbøyning under skjærekrefter - påvirker snittflatens flathet og parallellitet direkte. Vibrasjoner under skjæring introduserer bølger i snittflaten som må fjernes ved ytterligere slipetrinn, sløsing med prøvemateriale og forberedelsestid. Maskinrammer i støpejern eller sveiset stål, presisjonsspindellager med definerte utløpstoleranser og antivibrasjonsbasefester kjennetegner metallografisk seksjoneringsutstyr av høy kvalitet. Publisert spindelutløpsspesifikasjoner for ≤0,01 mm TIR skille presisjonsinstrumenter fra avskjæringsmaskiner i produksjonsgrad.

Beste praksis for metallografisk prøveskjæring: Unngå vanlige feil

Selv med riktig maskin- og hjulvalg introduserer dårlig brukspraksis artefakter som kompromitterer metallografisk analyse. Følgende praksis gjenspeiler akkumulert laboratorieerfaring gjennom metallurgisk prøvepreparering:

• Tørrskjær aldri med slipeskiver. Et enkelt tørt kutt - selv et kort - kan heve overflatetemperaturen over 200 °C i stål, forårsake herding av martensittiske strukturer og introdusere et hvitt etselag som kan detekteres under optisk mikroskopi. Kontroller alltid kjølevæskestrømmen før du starter kuttet.
• Monter skjøre eller porøse prøver før seksjonering. Termiske spraybelegg, skummaterialer og porøse sintrede pressmasser bør vakuumimpregneres med epoksyharpiks før seksjonering for å forhindre uttrekking og kollaps av porene under kutting. Harpiksen støtter mikrostrukturen gjennom alle påfølgende forberedelsestrinn.
• Tillat tilstrekkelig avstand fra funksjoner av interesse. Selve snittflaten inneholder en viss grad av skade - selv med den beste seksjoneringspraksis. Snitt minst 1–2 mm unna en kritisk funksjon (sveisefusjonslinje, belegggrensesnitt, sprekkspiss) og fjern skadelaget ved sliping før funksjonen eksponeres for undersøkelse.
• Bruk passende matekraft for materialet. Overdreven matekraft ved slipende seksjonering - spesielt i harde, sprø materialer - forårsaker hjulavbøyning, buede kutt og termiske pigger. Start med minimumskraften som oppnår jevn skjærefremgang og øk bare hvis hjulglass (tap av skjærevirkning) observeres.
• Kle på slipehjul regelmessig. Et glassert eller belastet slipeskive skjærer sakte, genererer overflødig varme og kan sprekke under økt matekraft. Kle hjulet med en ettpunkts diamantkommode eller dressingstick ved de første tegnene på redusert kutteeffektivitet.
• Registrer seksjoneringsparametere for hver prøve. I feilanalyse- og forskningssammenheng skaper dokumentasjon av maskintype, hjulspesifikasjon, kjølevæsketype, matekraft og kuttevarighet for hver prøve et revisjonsspor som lar enhver seksjoneringsartefakt identifiseres og skilles fra ekte materialfeil under rapporteringsfasen.

Metallografisk skjæreutstyr i kontekst: Den fullstendige arbeidsflyten for prøveforberedelse

Metallografisk seksjoneringsutstyr er det første trinnet i en definert forberedelsessekvens. Å forstå hvor seksjonering passer inn i den bredere arbeidsflyten tydeliggjør hvorfor kuttkvalitet har så uforholdsmessig innflytelse på endelige analytiske resultater.

1. Seksjonering — metallografisk kappemaskin eller lavhastighetssag produserer den første delen. Kuttkvalitet avgjør hvor mye materiale som må fjernes ved etterfølgende sliping for å nå en uskadet overflate.
2. Montering — Seksjonen er innkapslet i termoherdende eller kaldherdende harpiks (epoksy, fenol, akryl) for å lage en standardisert, håndterbar puck for påfølgende trinn og for å støtte prøvekanter og skjøre egenskaper under polering.
3. Sliping — påfølgende bearbeiding av slipepapir (SiC eller diamantbundet) med avtagende kornstørrelse fjerner skadelaget fra seksjonering og etablerer en flat, plan overflate. Slipedybden som kreves er direkte proporsjonal med alvorlighetsgraden av skjæreskader - skjæring av høy kvalitet reduserer slipetiden med 30–50 % sammenlignet med dårlig kontrollert skjæring.
4. Polering — diamantsuspensjon eller kolloidal silikapolering på tøylapper fjerner gjenværende sliperiper for å gi en speilfinish fri for deformasjoner. Endelig overflateruhet på polerte metallografiske prøver er typisk Ra <0,01 µm.
5. Etsning — kjemisk eller elektrolytisk etsing avslører korngrenser, fasegrenser og mikrostrukturelle egenskaper ved selektivt å angripe ulike faser og orienteringer. Det mest brukte etsemidlet for karbon og lavlegert stål er 2–4 % Nital (salpetersyre i etanol); austenittiske rustfrie stål bruker Kallings reagens eller elektrolytisk etsing i oksalsyre.
6. Eksamen — optisk mikroskopi, skanningelektronmikroskopi (SEM), elektron-tilbakespredningsdiffraksjon (EBSD), energidispersiv røntgenspektroskopi (EDS) og hardhetstesting utføres på den preparerte overflaten for å karakterisere materialets mikrostruktur, fasesammensetning, kornstørrelse, inklusjonsinnhold, beleggtykkelse og defektmorfologi.

Investeringen i metallografisk skjæreutstyr av høy kvalitet og riktig hjulvalg gir sammensatt avkastning over hvert påfølgende forberedelsestrinn – reduserer slipetiden, bevarer prøvens geometri, beskytter skjøre egenskaper og sikrer at mikrostrukturen observert under mikroskopet er den sanne materialmikrostrukturen, ikke en forberedelsesartefakt.
